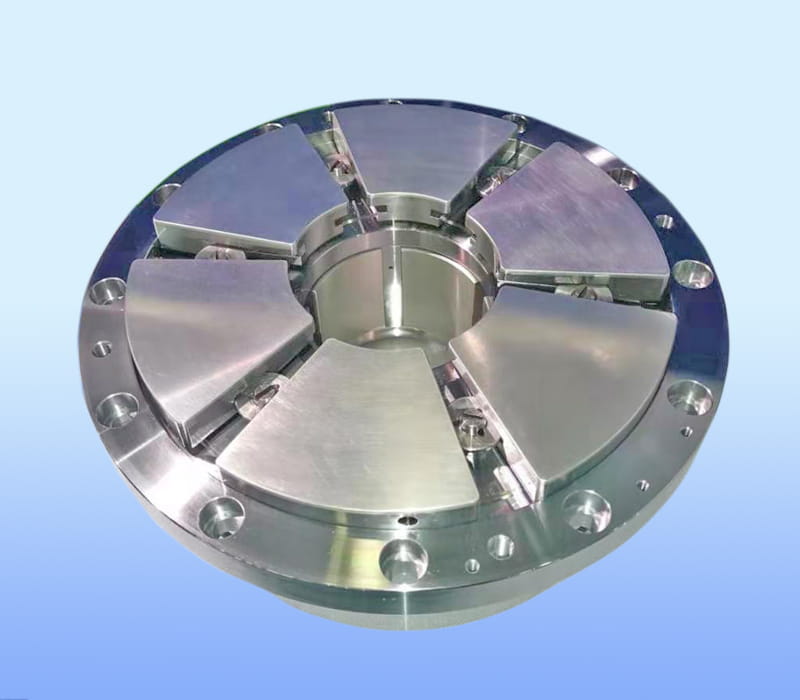

یاطاقان شعاعی پد کج کننده

یاطاقان شعاعی پد کج کننده جزئیات

یاتاقان‌های شعاعی پد شیب‌دار برای انتقال بارهای محوری بالا از شفت‌های دوار با حداقل تلفات توان طراحی شده‌اند و در عین حال نصب و نگهداری را ساده‌تر می‌کنند. قطر شافتی که یاتاقان‌ها برای آن طراحی شده‌اند از 20 میلی‌متر تا بیش از 1000 میلی‌متر است. حداکثر بار برای انواع مختلف یاتاقان‌ها محدوده است. از 0.5 تا 500 تن. یاتاقان ها با اندازه بزرگتر و ظرفیت بار را می توان به سفارش خاص ساخت.
هر یاتاقان از یک سری لنت تشکیل شده است که در یک حلقه حامل پشتیبانی می شود. هر بالشتک آزاد است که کج شود تا یک فیلم هیدرودینامیکی خود نگهدار ایجاد کند. حلقه حامل ممکن است به صورت یک تکه یا به صورت نیمه باشد و ترتیبات مکانی مختلفی وجود دارد.
دو گزینه برای روانکاری وجود دارد. یکی از طریق آبگیری کامل محفظه یاتاقان، دیگری که برای کاربردهای با سرعت بالاتر مناسب تر است، روغن را به سمت رانش هدایت می کند. سپس این روغن آزادانه از محفظه یاتاقان تخلیه می شود.3
