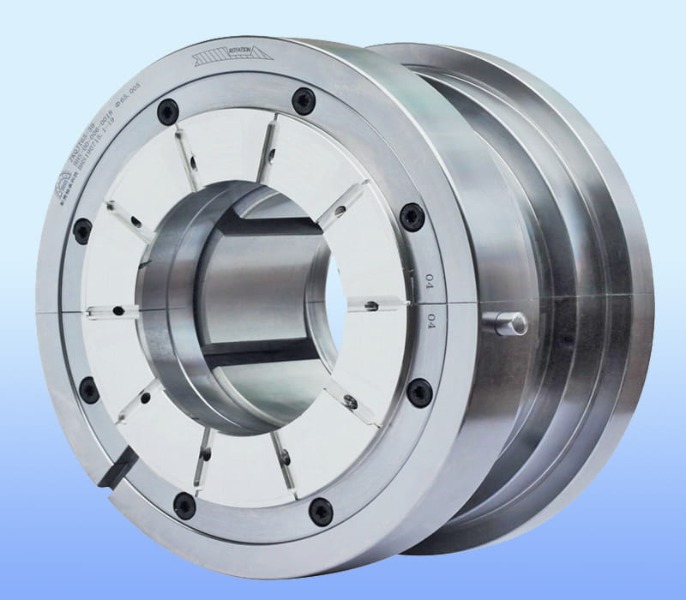

چرا کنترل لرزش برای بلبرینگ های گیربکس با دقت بالا مهم است؟

کنترل ارتعاش مستقیماً عمر بلبرینگ و دقت گیربکس را تعیین می کند

برای دقت بالا بلبرینگ گیربکس ، کنترل موثر ارتعاش یک گزینه نیست بلکه یک ضرورت است. ارتعاش بیش از حد طول عمر بلبرینگ را تا 40 درصد کاهش می دهد و مستقیماً باعث ایجاد خطاهای موقعیت یابی بیش از 0.01 میلی متر در سیستم های حرکتی دقیق می شود. بدون میرایی شدید ارتعاش، حتی تلورانس‌های تولید با درجه نانومتر در عرض چند ماه پس از بهره‌برداری بی‌اهمیت می‌شوند.

چگونه لرزش یاتاقان های گیربکس با دقت بالا را تخریب می کند

لرزش باعث ایجاد سه مکانیسم خرابی اولیه در یاتاقان‌های گیربکس می‌شود: برینل کردن کاذب، خوردگی فرت و ریزش خستگی. هر مکانیزم به طور مستقیم دقت موقعیت و ثبات گشتاور را از بین می برد.

برینل کاذب در دامنه ارتعاشات کمتر از 0.5 میکرومتر رخ می دهد ، ایجاد صفحات سایش که تغییرات گشتاور چرخشی را 15-25٪ افزایش می دهد. برای کاربردهای دقیق مانند اتصالات رباتیک یا میزهای چرخشی CNC، این به واکنش غیرقابل قبول تبدیل می شود.

مثال موردی: در یک گیربکس دوکی ماشینکاری با سرعت بالا، کاهش لرزش محفظه یاتاقان از 2.8 میلی‌متر بر ثانیه به 0.9 میلی‌متر بر ثانیه، دوره نگهداری دقت بلبرینگ را از 800 ساعت به بیش از 3500 ساعت افزایش داد.

منابع ارتعاش بحرانی در سیستم های بلبرینگ گیربکس

شناسایی و کمی کردن منابع ارتعاش گامی عملی برای هر طراحی گیربکس دقیق است. جدول زیر منابع رایج را بر اساس محدوده فرکانس و شدت رتبه بندی می کند.

• خطاهای مش بندی چرخ دنده (منبع غالب) - 55 تا 70 درصد از کل انرژی ارتعاش باربری در فرکانس های عبور دندان (معمولاً 500 هرتز - 5 کیلوهرتز) را تشکیل می دهد.
• یاتاقان raceway موجی - ایجاد ارتعاش در فرکانس های پاس توپ؛ دامنه موجی بالای 0.2 میکرومتر باعث ایجاد موج گشتاور قابل تشخیص در گیربکس های دقیق می شود.
• عدم تعادل و ناهماهنگی شفت - ارتعاش فرکانس چرخشی 1X ایجاد می کند. حتی عدم تعادل باقیمانده 0.5 گرم میلی متری بارهای دینامیکی تحمل را تا 18 درصد افزایش می دهد.
• رزونانس مسکن - در صورتی که فرکانس های طبیعی با هارمونیک های گیربکس مطابقت داشته باشند، ارتعاش یاتاقان را با فاکتورهای 3-10 تقویت می کند.

راهنمای عملی: سرعت ارتعاش (mm/s RMS) را در مکان‌های محفظه یاتاقان اندازه‌گیری کنید. برای گیربکس های با دقت بالا، مقادیر هدف باید کمتر از 1.0 میلی متر بر ثانیه برای فرکانس های 10-1000 هرتز و زیر 0.5 میلی متر بر ثانیه بالای 1 کیلوهرتز باشد.

مزایای کمی کنترل لرزش بهینه

اجرای استراتژی های کنترل ارتعاش هدفمند پیشرفت های قابل اندازه گیری را در عملکرد بلبرینگ گیربکس ارائه می دهد. داده‌های زیر از آزمایش‌های کنترل‌شده روی گیربکس‌های سیاره‌ای دقیق (کلاس P0 واکنش برگشتی) به دست آمده‌اند.

• بهبود دقت موقعیت یابی: کاهش ارتعاش از 2.5 میلی متر بر ثانیه به 0.8 میلی متر بر ثانیه، خطای انتقال زاویه ای را از 0.8 دقیقه قوس به 0.2 دقیقه کاهش می دهد.
• افزایش طول عمر بلبرینگ L10: هر 50 درصد کاهش در دامنه ارتعاش، عمر خستگی محاسبه شده را 200 درصد افزایش می دهد (رابطه نمایی).
• کاهش نویز: کنترل ارتعاش مسیر بلبرینگ کمتر از 0.3 میلی‌متر بر ثانیه، صدای شنیداری گیربکس را 8 تا 12 دسی‌بل (A) کاهش می‌دهد که برای اتوماسیون پزشکی یا آزمایشگاهی حیاتی است.
• پایداری حرارتی: لرزش کمتر گرمای ناشی از اصطکاک را کاهش می دهد. دمای یاتاقان در 10000 دور در دقیقه 6 تا 10 درجه سانتیگراد کاهش می یابد و از تخریب روان کننده جلوگیری می کند.

روش‌های عملی برای کنترل ارتعاش در بلبرینگ‌های گیربکس با دقت بالا

1. انتخاب بلبرینگ و بهینه سازی پیش بارگذاری

بلبرینگ های تماس زاویه ای با درجه P4 (ABEC-7) یا بالاتر را برای گیربکس های دقیق انتخاب کنید. یاتاقان‌های P4 موج‌پذیری راهرو را به کمتر از 0.13 میکرومتر محدود می‌کنند و مستقیماً لرزش فرکانس بالا را کاهش می‌دهند. برای از بین بردن فاصله داخلی بدون ایجاد گرمای بیش از حد، پیش بارگذاری سبک (2-5٪ از بار دینامیکی) را اعمال کنید. پیش بارگذاری سرعت ارتعاش بلبرینگ را 30-45 درصد در مقایسه با عملیات ترخیص کاهش می دهد.

2. تلرانس های تناسب مسکن و شفت

از فیت های تداخلی (j5 تا k6 برای شفت، P7 برای محفظه ها) در کاربردهای دقیق استفاده کنید. تناسب شل فاصله 5 میکرومتری باعث افزایش ارتعاش یاتاقان تا 120 درصد به دلیل تغییر شکل راهرو تحت بار می شود. برای یاتاقان‌های فولادی در محفظه‌های آلومینیومی، طراحی برای انبساط حرارتی - مقدار مناسب 10-15 میکرومتر در دمای 20 درجه سانتی‌گراد، گیره مناسب را در دمای عملیاتی حفظ می‌کند.

3. یکپارچه سازی میرایی سازه

میرایی لایه محدود (CLD) را روی محفظه یاتاقان یا بدنه گیربکس ادغام کنید. یک لایه ویسکوالاستیک 1.5 میلی‌متری که بین پوسته‌های فولادی قرار گرفته است، پیک‌های ارتعاش تشدیدی را 70 تا 85 درصد بدون افزایش جرم به میزان قابل توجهی کاهش می‌دهد. برای کاربردهای مقاوم سازی، آستین های پلیمری با میرایی بالا (ضریب تلفات > 0.8) را بین حلقه بیرونی یاتاقان و محفظه اعمال کنید.

4. انتخاب روان کننده برای میرایی ارتعاش

روغن‌های مصنوعی با ویسکوزیته بالا (ISO VG 68-150) با افزودنی‌های چسبندگی، میرایی فیلم را فراهم می‌کنند که لرزش‌های میکرو را جذب می‌کند. در آزمایش‌ها، تغییر از استاندارد ISO VG 46 به VG 150 مصنوعی، دامنه ارتعاش بلبرینگ را تا 22 درصد در 3000 دور در دقیقه کاهش داد. با این حال، جریان کافی را تضمین کنید – برای گیربکس های با سرعت بالا (بیش از 8000 دور در دقیقه)، از ISO VG 32-46 با افزودنی های ضد سایش برای متعادل کردن میرایی و اتلاف گرما استفاده کنید.

اعتبارسنجی: محدودیت‌های ارتعاش برای کلاس‌های دقیق مختلف

جدول زیر معیارهای عملی پذیرش ارتعاش برای یاتاقان های گیربکس را بر اساس الزامات دقت کاربرد ارائه می دهد. این مقادیر در محفظه یاتاقان در سه محور متعامد اندازه گیری می شوند.

• بسیار دقیق (ربات های نوری/پزشکی): زیر 0.5 میلی‌متر بر ثانیه RMS (10-2000 هرتز) - خروجی یاتاقان <2 میکرومتر
• دقت بالا (CNC/ابزار ماشین): 0.5-1.2 mm/s RMS - خروجی یاتاقان <5 میکرومتر
• دقت صنعتی استاندارد: 1.2-2.5 mm/s RMS - خروجی یاتاقان <10 میکرومتر
• آستانه عمل: بیش از 3.0 میلی متر بر ثانیه RMS نیاز به بازرسی یا تعویض فوری بلبرینگ دارد

نکته انتقادی: این محدودیت ها فقط تحت بار و سرعت عملیاتی معمولی اعمال می شود. در شرایط گذرا (راه‌اندازی، ترمز، بارهای ضربه‌ای)، پیک‌های موقت تا 2× حد مجاز است اگر مدت زمان کمتر از 100 میلی‌ثانیه باشد.
