علائم آسیب در بلبرینگ های لنت کج که نباید نادیده بگیرید

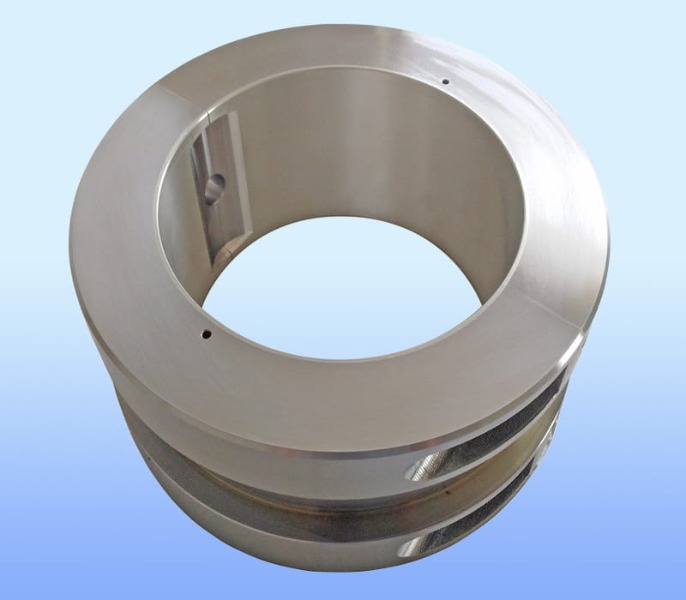

بلبرینگ لنت کج اجزای حیاتی در ماشین‌های دوار با سرعت بالا مانند توربین‌های بخار، کمپرسورهای گاز و موتورهای الکتریکی بزرگ هستند. توانایی آنها در ارائه عملکرد روتور دینامیکی پایدار و سازگاری با ناهماهنگی آنها را در صنعت مدرن ضروری می کند. با این حال، مانند هر جزء دقیق، یاتاقان های لنت کج شده در طول زمان مستعد آسیب هستند. نادیده گرفتن علائم هشدار اولیه می تواند خرابی تجهیزات فاجعه بار، خرابی برنامه ریزی نشده و تعمیرات پرهزینه باشد.

درک اصل عملیات

قبل از شناسایی حالت های آسیب، یادآوری نحوه عملکرد بلبرینگ های لنت کج شده مفید است. هر پد به طور مستقل می چرخد ​​و اجازه می دهد تا یک گوه هیدرودینامیکی بدون توجه به جهت بار یا سرعت شفت تشکیل شود. این طراحی سفتی جفت متقاطع را به حداقل می رساند و عملاً ناپایداری چرخش روغن را از بین می برد. با این حال، پیچیدگی بسیار که به آنها عملکرد می دهد، مکانیسم های شکست متعدد را نیز معرفی می کند. تشخیص تمایز بین الگوهای سایش معمولی و آسیب جدی ضروری است.

علائم ظاهری و فیزیکی سایش

روش تشخیصی قابل دسترسی بازرسی بصری در طول تعمیر و نگهداری برنامه ریزی شده باقی می ماند. هنگام بررسی بلبرینگ های لنت کج، چندین علامت فیزیکی نیاز به توجه فوری دارند.

ناهنجاری های سطح پد

لایه بابیت (فلز سفید) روی سطح پد خط دفاعی است. هر یک از ناهنجاری های زیر نشان دهنده آسیب پیشرونده است:

در این میان، ترک خوردن و لکه دار شدن به ویژه خطرناک هستند زیرا تحت عملیات مداوم به سرعت انتشار می یابند. یک پد منفرد با لکه گیری شدید می تواند زباله ها را به لنت های مجاور منتقل کند و باعث خرابی آبشاری شود.

آسیب محوری و پشتیبان

یاتاقان های لنت کج به حرکت محوری آزاد متکی هستند. اگر پیوت (از نوع توپ و سوکت یا استوانه‌ای) صاف شدن، آب‌ریزش یا خوردگی را نشان دهد، لنت نمی‌تواند به درستی تراز شود. یک پد گیر کرده مزیت هیدرودینامیکی خود را از دست می دهد و باعث توزیع ناهموار بار و گرمای بیش از حد موضعی می شود. نقاط محوری را بررسی کنید:

• علائم فرورفتگی ناشی از ضربه های مکرر
• از دست دادن انحنای اصلی
• تغییر رنگ در اثر گرمایش اصطکاکی
• هر گونه نشانه ای از خوردگی فرسایشی (پودر قهوه ای مایل به قرمز)

علائم حرارتی که در حین کار شناسایی می شوند

بسیاری از مکانیسم های آسیب در یاتاقان های لنت کج از ناهنجاری های حرارتی سرچشمه می گیرند. سیستم های نظارت بر وضعیت مدرن می توانند این علائم را قبل از اینکه آسیب قابل مشاهده رخ دهد، ثبت کنند.

گسترش دمای پد غیرمعمول

در یک یاتاقان سالم، همه لنت ها در محدوده دمایی نزدیک تحت بار ثابت کار می کنند. یک پد منفرد که دمای 5 تا 8 درجه سانتی‌گراد را بالاتر از همسایگان خود نشان می‌دهد، نشان‌دهنده اضافه بار موضعی یا پاک کردن در حال توسعه است. برعکس، یک پد خنک‌تر از سایرین ممکن است به دلیل ناهماهنگی یا چسبیدن محور تخلیه شود. ثبت روند دما به جای مقادیر مطلق - افزایش تدریجی در یک صفحه در طول هفته ها اغلب قبل از شکست است.

نوسانات سریع دما

اگر دمای لنت بیش از 3± درجه سانتیگراد در عرض چند دقیقه بدون تغییر بار نوسان کرد، مشکوک به ناپایداری لایه روغن یا تکان دادن لنت اولیه باشید. این امر مخصوصاً در یاتاقان‌های لنت کج‌دار کم بار رایج است، جایی که لنت‌ها ممکن است در برابر محور «تلق» کنند. در صورت عدم توجه، این منجر به ساییدگی در محور و در نهایت از دست دادن موقعیت پد می شود.

نگاشت حرارتی مسکن بلبرینگ

استفاده از تصویربرداری حرارتی روی بدنه یاتاقان ها می تواند نقاط داغ را آشکار کند. در حالی که مقداری از تولید گرما طبیعی است، یک منطقه داغ موضعی در تراز با یک پد نشان دهنده اصطکاک بیش از حد روی آن پد است. الگوهای حرارتی را در بین بلبرینگ‌های یکسان مقایسه کنید - گرمایش نامتقارن یک پرچم قرمز قابل اعتماد است.

علائم ارتعاشی آسیب یاتاقان لنت کج

تجزیه و تحلیل ارتعاش مسلماً ابزار قدرتمندی برای تشخیص آسیب اولیه در یاتاقان‌های لنت کج بدون وقفه در تولید است. الگوهای فرکانس خاص با حالت های خرابی مشخص مطابقت دارد.

فعالیت زیر سنکرون

یکی از مزایای اصلی یاتاقان های لنت کج مقاومت آنها در برابر چرخش روغن است. اگر یک مولفه ارتعاش قوی را در سرعت دویدن 0.4-0.48× مشاهده کنید، چرخش روغن کلاسیک نیست، اما می تواند نشان دهد:

• بال زدن پد به دلیل پیش بارگیری ناکافی
• شل بودن جابجایی محور که امکان پرش پد را فراهم می کند
• مسائل مربوط به ترخیص مسکن بلبرینگ

ارتعاش ساب سنکرون مداوم بالای 0.1 اینچ در ثانیه پیک سرعت بازرسی را تضمین می کند. برای این نوع یاتاقان آن را "عادی" ندانید - بلبرینگ های لنت کج سالم با انرژی زیر سنکرون بسیار کم کار می کنند.

قله های سنکرون و هارمونیک

افزایش ارتعاش 1× سرعت دویدن ممکن است در نتیجه آسیب به سطح پد باشد که یک نقطه بلند موضعی ایجاد می کند. به عنوان مثال، یک ترک کوچک روکش بابیت می‌تواند هر بار که شفت از آن پد عبور می‌کند، یک بار در هر چرخش ساییده شود. به طور مشابه، هارمونیک های 2× یا 3× زمانی ظاهر می شوند که لایه روغن به دلیل سایش لنت یا آسیب چرخش غیرخطی شود.

ترکیدن با فرکانس بالا

انفجارهای ارتعاشی تصادفی با فرکانس بالا (اغلب بالای 1000 هرتز) نشان دهنده تماس متناوب فلز با فلز است. این امر در یاتاقان های لنت کج با افت شدید بابیت در جایی که پشتی فولادی با شفت تماس می گیرد، رایج است. اگر سیستم ارتعاش فقط روی روند دامنه کلی تنظیم شده باشد، اغلب چنین سیگنال هایی از دست می روند.

یافته های آنالیز روان کننده

تجزیه و تحلیل روغن شواهد غیر مستقیم اما قدرتمندی از سایش داخلی ارائه می دهد. آزمایش را به تعداد ذرات محدود نکنید - شاخص های خاصی را برای یاتاقان های لنت کج هدف قرار دهید.

ذرات بابیت

قلع، مس و آنتیموان عناصر اولیه در بابیت بر پایه قلع هستند. افزایش ناگهانی این فلزات، به ویژه در ذرات بزرگتر از 10 میکرون، نشان دهنده سایش فعال لنت است. مقایسه با مقادیر پایه؛ هر دو برابر شدن بیش از 100 ساعت کار قابل توجه است. توجه داشته باشید که ذرات بابیت نرم هستند و اغلب به صورت تکه های مسطح و نقره ای در زیر میکروسکوپ ظاهر می شوند.

اکسیداسیون و لاک زدن

تخریب ناشی از گرما روان کننده باعث تولید لاک و لجن می شود. یاتاقان های لنت کج با جریان ناکافی یا فاصله بیش از حد لنت، نقاط داغ موضعی ایجاد می کنند که روغن مجاور را اکسید می کند. مقادیر بالای رنگ سنجی لکه غشایی (MPC) (بیشتر از 20) یا وجود رسوبات قهوه ای روی سطوح سردتر نشان دهنده پریشانی حرارتی پیشرفته است. لاک همچنین می تواند باعث چسبیدن لنت ها شود و یک حلقه بازخورد ایجاد کند که آسیب را تسریع می کند.

آلودگی آب و ذرات معلق

آب بالای 500 پی پی ام به طور چشمگیری ظرفیت حمل بار لایه روغن را کاهش می دهد و خستگی بابیت را تسریع می کند. در همین حال، ذرات سخت (سیلیکا از مهر و موم ها، آهن از سایر اجزا) در سطح پد قرار می گیرند و برجستگی های معکوس ایجاد می کنند که شفت را ساییده می کند. فرووگرافی معمولی می تواند بین سایش برش (ذرات لبه تیز) و سایش لغزشی (ذرات گرد) تمایز قائل شود.

پارامترهای عملیاتی که سیگنال آسیب را تغییر می دهد

گاهی اوقات آسیب در بلبرینگ های لنت کج خود را از طریق تغییر در رفتار ماشین نشان می دهد تا اندازه گیری مستقیم.

افزایش گشتاور شروع

اگر ماشین در هنگام راه‌اندازی یا پایین آمدن به گشتاور بالاتر از حد معمول نیاز دارد، به تداخل لنت مشکوک شوید. یک پد متورم (به دلیل خزش بابیت) یا یک محور محصور شده می تواند کشش ایجاد کند. جریان یا گشتاور فعلی راه اندازی را با داده های تاریخی مقایسه کنید - افزایش 15 درصدی آستانه واقعی برای بررسی است.

تغییر دمای خروجی روغن

تحت بار و سرعت ثابت، یک یاتاقان سالم دمای خروجی روغن را ثابت نگه می دارد. افزایش تدریجی 3-5 درجه سانتیگراد بدون تغییر در محیط یا بار، نشان دهنده افزایش اصطکاک در داخل بلبرینگ است. این امر به ویژه در یاتاقان های لنت کج با ناحیه بابیت از دست رفته قابل توجه است، زیرا لنت های باقی مانده بار بیشتری را حمل می کنند.

الگوهای نویز غیرمعمول

اپراتورهای باتجربه می توانند آسیب را از طریق صدا تشخیص دهند. کلیک کردن یا ضربه زدن به صداها در فرکانس چرخش شفت نشان دهنده لنتی است که روی محور خود شل شده است. صدای خراشیدن یا مالش هنگام چرخش آهسته (دنده چرخان) به تماس مستقیم فلز با فلز اشاره دارد. میکروفون‌های اولتراسونیک می‌توانند شنوایی انسان را برای تشخیص مالش با فرکانس بالا که هفته‌ها قبل از صداهای قابل شنیدن است، افزایش دهند.

خلاصه شاخص های خسارت بحرانی

برای مرجع سریع، جدول زیر علائم فوری را که نیاز به خاموش شدن فوری و بازرسی بلبرینگ های لنت کج دارند، ادغام می کند.

اقدامات پیشگیرانه برای جلوگیری از شکست فاجعه بار

در حالی که تشخیص علائم آسیب بسیار مهم است، جلوگیری از آنها باعث افزایش طول عمر بلبرینگ می شود. روش های زیر را برای کج کردن بلبرینگ های لنت اجرا کنید:

• تمیزی روغن را تا ISO 16/13/10 یا بهتر حفظ کنید.
• در طول هر تعمیر اساسی، پیش بارگذاری و ترخیص پد را بررسی کنید.
• از تصویربرداری حرارتی هر فصل برای ایجاد الگوهای پایه استفاده کنید.
• داده های ارتعاش روند هفتگی به جای ماهانه.
• هرگز از میزان بار خاص یاتاقان، به خصوص در هنگام عملیات گذرا تجاوز نکنید.

نتیجه گیری

یاتاقان های لنت کج زمانی که در پارامترهای طراحی نگهداری شوند بسیار قابل اعتماد هستند، اما از آسیب مصون نیستند. علائم مورد بحث - علائم سایش بصری، ناهنجاری های حرارتی، الگوهای ارتعاش، تغییرات روان کننده، و تغییرات عملیاتی - یک چارچوب تشخیصی کامل را تشکیل می دهند. نادیده گرفتن هر یک از شاخص ها منجر به وخامت تدریجی می شود. برعکس، تشخیص سریع امکان مداخله هدفمند را فراهم می‌کند، هفته‌ها در زمان خرابی صرفه‌جویی می‌کند و از آسیب فاجعه‌بار روتور جلوگیری می‌کند. برای هر تأسیساتی که با توربوماشین‌های پرسرعت کار می‌کند، آموزش پرسنل برای تشخیص این علائم اولیه آسیب در یاتاقان‌های لنت کج اختیاری نیست - برای تعالی عملیاتی ضروری است.
