چگونه می توان مدیریت حرارتی را در یاتاقان های گیربکس تحت عملکرد مداوم افزایش داد؟

مقدمه

در ماشین آلات صنعتی، بلبرینگ گیربکس اجزای حیاتی هستند که با پشتیبانی از محورهای چرخان و کاهش اصطکاک، عملکرد صاف را تضمین می کنند. با این حال، در کاربردهایی که شامل عملیات مداوم یا با بار زیاد است، یاتاقان‌های گیربکس می‌توانند به دلیل اصطکاک ایجاد شده با چالش‌های حرارتی مواجه شوند. گرمای بیش از حد می‌تواند باعث خرابی زودرس بلبرینگ شود، که عملکرد ماشین‌آلات را به خطر می‌اندازد و هزینه‌های نگهداری را افزایش می‌دهد.

آشنایی با یاتاقان‌های گیربکس و مدیریت حرارتی

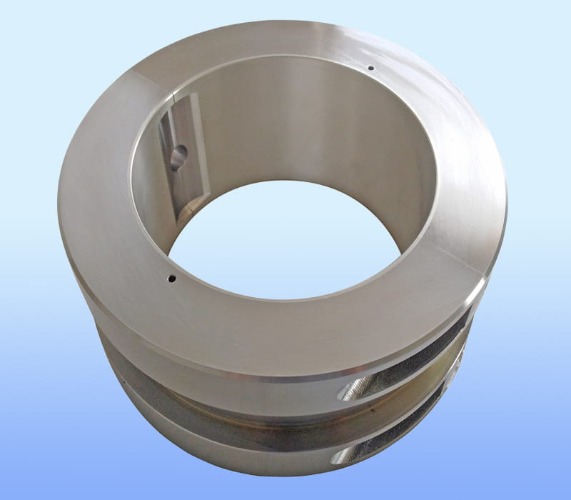

یک بلبرینگ گیربکس برای پشتیبانی از شفت در تجهیزات دوار، کاهش اصطکاک و تحمل بار طراحی شده است. در عملیات مداوم، یاتاقان های گیربکس فشار مکانیکی قابل توجهی را تحمل می کنند که منجر به تولید گرما می شود. مدیریت حرارتی موثر برای حفظ پایداری عملکرد بلبرینگ ضروری است.

مدیریت حرارتی در یاتاقان های گیربکس شامل کنترل دما برای جلوگیری از آسیب ناشی از گرمای بیش از حد است. دمای بالا می تواند باعث نرم شدن مواد یاتاقان و در نتیجه سایش، کاهش عملکرد و حتی خرابی کامل شود. بنابراین، درک اهمیت حفظ شرایط حرارتی مناسب برای طول عمر یاتاقان های گیربکس حیاتی است.

عوامل موثر بر مدیریت حرارتی در بلبرینگ های گیربکس

چندین عامل بر رفتار حرارتی یاتاقان های گیربکس تأثیر می گذارد:

1. بار روی بلبرینگ: بارهای سنگین تر اصطکاک و در نتیجه گرمای بیشتری تولید می کنند. هرچه بار بیشتر باشد، تجمع گرما در یاتاقان بیشتر می شود.

2. سرعت عمل: سرعت چرخش بالاتر اصطکاک بلبرینگ را افزایش می دهد که منجر به گرمای بیشتر می شود. یاتاقان های مورد استفاده در عملیات با سرعت بالا نیاز به خنک سازی و اتلاف گرما کارآمدتری دارند.

3. روغن کاری: روان کننده ها نقش کلیدی در کاهش اصطکاک و در نتیجه کنترل گرما دارند. نوع و کیفیت روغن کاری بر عملکرد حرارتی یاتاقان های گیربکس تاثیر می گذارد.

4. مواد بلبرینگ: ترکیب مواد یاتاقان بر توانایی آن در تحمل دماهای بالا تأثیر می گذارد. یاتاقان های ساخته شده از مواد با هدایت حرارتی ضعیف تمایل به حفظ گرما دارند که می تواند منجر به گرمای بیش از حد بالقوه شود.

5. دمای محیط: محیط اطراف بر دمای گیربکس تأثیر می گذارد. دمای بالای محیط ممکن است توانایی یاتاقان ها در دفع گرما را محدود کند.

تکنیک هایی برای افزایش مدیریت حرارتی

برای مدیریت موثر گرما در یاتاقان‌های گیربکس، می‌توان از چندین تکنیک و استراتژی استفاده کرد:

سیستم های روانکاری بهینه

روانکاری خط دفاعی در کنترل اصطکاک و تولید گرما است. یک سیستم روانکاری بهینه تضمین می کند که بلبرینگ ها روغن کاری کافی دریافت می کنند و گرمای ناشی از اصطکاک را کاهش می دهد. نوع روان کننده مورد استفاده – اعم از گریس، روغن یا سیالات مصنوعی – باید بر اساس شرایط عملیاتی انتخاب شود. نظارت منظم و پر کردن روغن کاری به حفظ عملکرد ثابت و جلوگیری از گرمای بیش از حد کمک می کند.

• گردش روغن: یک سیستم گردش روغن اجباری می تواند به حذف گرمای تولید شده توسط یاتاقان ها کمک کند. این سیستم روغن را از طریق یاتاقان و گیربکس پمپ می کند و به انتقال حرارت و خنک کننده کمک می کند.

• روان کننده های فعال شده در دما: روان کننده هایی که با تغییرات دما سازگار می شوند نیز می توانند به روانکاری در شرایط کاری مختلف کمک کنند.

سیستم های خنک کننده موثر

در کاربردهای پرسرعت یا بار بالا، تکیه صرف به روانکاری ممکن است کافی نباشد. سیستم های خنک کننده ای که به طور فعال دما را در ناحیه بلبرینگ کاهش می دهند اغلب ضروری هستند. رویکردهای رایج عبارتند از:

• خنک کننده هوا: یک روش ساده که در آن هوا در اطراف جعبه دنده گردش می کند تا دما را کاهش دهد. فن ها یا کانال های تهویه معمولاً در محیط های صنعتی استفاده می شوند.

• خنک کننده مایع: سیستم های پیشرفته تر شامل گردش مایع خنک کننده از طریق گیربکس برای جذب و انتقال گرما از یاتاقان ها است. این سیستم ها به ویژه در کاربردهای پرقدرت و با سرعت بالا مفید هستند.

• مبدل های حرارتی: مبدل های حرارتی را می توان برای انتقال گرمای اضافی از یاتاقان ها به یک سیال خارجی نصب کرد که سپس آن را از گیربکس دور می کند.

عایق حرارتی و سپر حرارتی

در مواردی که دمای محیط بالا است یا سیستم های خنک کننده کافی نیستند، استفاده از عایق حرارتی می تواند کمک کننده باشد. مواد عایق را می توان در اطراف محفظه یاتاقان قرار داد تا از تأثیر منابع حرارتی خارجی بر یاتاقان های گیربکس جلوگیری شود.

• سپرهای حرارتی: سپرهای حرارتی ویژه ساخته شده از مواد با مقاومت حرارتی بالا می توانند برای هدایت گرما از مناطق حساس یاتاقان استفاده شوند.

انتخاب مواد بلبرینگ

انتخاب مواد یاتاقان مناسب می تواند مدیریت حرارتی یاتاقان های گیربکس را بهبود بخشد. موادی که رسانایی حرارتی یا مقاومت حرارتی بهتری دارند، مانند بلبرینگ‌های سرامیکی یا هیبریدی، ممکن است به کاهش تجمع گرما کمک کنند. مواد مناسب تضمین می کند که گرما به طور یکنواخت در سراسر بلبرینگ توزیع می شود و گرمای بیش از حد موضعی را به حداقل می رساند.

نظارت و نگهداری منظم

نظارت معمولی دمای گیربکس و عملکرد بلبرینگ ضروری است. سنسورهای دما را می توان برای تشخیص گرمای بیش از حد نصب کرد. اگر دما از حد مجاز فراتر رود، می توان قبل از وقوع خرابی، تعمیر و نگهداری یا تعویض را برنامه ریزی کرد.

• ترموگرافی مادون قرمز: ترموگرافی مادون قرمز غیر تماسی روشی است که برای نظارت بر تغییرات دمای سطح و شناسایی نقاط داغ در زمان واقعی استفاده می شود.

• آنالیز ارتعاش: گرمای بیش از حد می تواند رفتار بلبرینگ ها را تغییر دهد و باعث افزایش ارتعاش شود. ابزارهای نظارت بر ارتعاش می توانند علائم هشدار دهنده اولیه تخریب حرارتی را ارائه دهند.

تکنیک های پیشرفته: مدیریت حرارتی فعال

برخی از سیستم های مدرن از فناوری های مدیریت حرارتی فعال استفاده می کنند، مانند:

• خنک کننده الکتروهیدرودینامیکی: تکنیکی که از میدان های الکتریکی برای افزایش سرعت انتقال حرارت در روان کننده استفاده می کند و عملکرد خنک کننده را بهبود می بخشد.

• مواد تغییر فاز (PCM): PCM ها گرما را زمانی که دما از آستانه معینی فراتر رفت، جذب می کنند و پس از کاهش دما، آن را آزاد می کنند و یک راه حل مدیریت حرارتی خود تنظیم می کنند.

مدیریت حرارتی در کاربردهای تخصصی

در کاربردهای تخصصی گیربکس، مانند مواردی که در صنایع هوافضا یا ماشین آلات سنگین هستند، راه حل های مدیریت حرارتی پیچیده تری مورد نیاز است. اینها ممکن است شامل سیستم های خنک کننده مایع پیشرفته، سینک های حرارتی پیشرفته، و سپرهای حرارتی یکپارچه باشد که از یاتاقان های حساس در برابر دما محافظت می کند.

روش های رایج مدیریت حرارتی در یاتاقان های گیربکس

نتیجه گیری

مدیریت حرارتی در یاتاقان‌های گیربکس برای حفظ عملکرد، طول عمر و قابلیت اطمینان ماشین‌آلات صنعتی تحت عملیات مداوم بسیار مهم است. با بهینه‌سازی روغن‌کاری، اجرای سیستم‌های خنک‌کننده مؤثر، انتخاب مواد یاتاقان مناسب، و حفظ یک روال نظارت منظم، کسب‌وکارها می‌توانند خطرات گرمای بیش از حد را کاهش دهند و اطمینان حاصل کنند که یاتاقان‌های گیربکس در محدوده‌های حرارتی ایمن کار می‌کنند.

سوالات متداول

1. تاثیر دماهای بالا بر یاتاقان های گیربکس چیست؟
دمای بالا می‌تواند عمر بلبرینگ، سایش بیش از حد و حتی خرابی ناشی از تخریب مواد و افزایش اصطکاک را کاهش دهد.

2. چرا روانکاری برای مدیریت حرارتی در یاتاقان های گیربکس مهم است؟
روانکاری اصطکاک بین قطعات متحرک را کاهش می دهد، گرمای تولید شده در حین کار را کاهش می دهد و عملکرد نرم تر را تضمین می کند.

3. خنک کننده مایع در یاتاقان های گیربکس چه مزایایی دارد؟
خنک کننده مایع به انتقال موثر گرما از یاتاقان ها کمک می کند و آن را برای کاربردهای با بار و سرعت بالا ایده آل می کند.

4. چند بار باید بلبرینگ های گیربکس از نظر عملکرد حرارتی بازرسی شوند؟
یاتاقان ها باید به طور مرتب از نظر دما و ارتعاش بررسی شوند و حداقل یک بار در ماه برای عملیات مداوم بررسی شود.

5. چه مواد یاتاقانی برای مدیریت حرارتی هستند؟
بلبرینگ های سرامیکی یا هیبریدی به دلیل رسانایی حرارتی و مقاومت حرارتی بالاتر در مقایسه با مواد سنتی برای مدیریت حرارتی هستند.
